Plasma Panel Align Adjustment
Plasma Panel 42G1 VS / VA ADJUSTMENT
Persiapan :
PROSEDUR: (Lihat gambar di atas untuk lokasi)
42G1 Y-SUS ADJUSTMENT PREPARATION:
Mengamati Output Waveforms Y-SUS dan Z-SUS
Eksternal Triggering dari Oscilloscope memungkinkan untuk Tampilan Stabil kedua Gelombang Output Y dan Z SUS terlepas dari seberapa terdistorsi bentuk gelombangnya, memungkinkan bentuk gelombang dan pentahapan menjadi mudah diperiksa.
Untuk mengatur Oscilloscope untuk Eksternal Trigger, pertama hubungkan Probe langsung ke Jack Input Eksternal. Selanjutnya atur Jack Eksternal untuk Coupling AC baik positif atau negatif, gunakan Trigger Menu on the Scope. Terakhir Anda perlu mengatur Trigger Level tekan Trigger View dan setel tingkat seperti yang ditunjukkan dalam gambar di bawah.
- Pemanasan Unit minimal 10 Menit sebelum melakukan penyesuaian.
- Tempatkan unit ke dalam Whitewash dari Menu Pelanggan untuk semua penyesuaian.
- Pastikan untuk menggunakan semua nilai penyesuaian sebagai ditunjukkan pada label tegangan panel di sudut kiri atas panel. (Contoh di bawah)
PROSEDUR: (Lihat gambar di atas untuk lokasi)
- Sesuaikan VS menggunakan VR951. Diukur dari Pin 1 P812 ke Ground sasis. Cocokkan label Panel Tegangan ± 1V.
- Sesuaikan VA menggunakan VR901. Diukur dari Pin 6 P812 ke Ground sasis. Cocokkan label Panel Tegangan ± 1V.
42G1 Y-SUS BOARD ADJUSTMENT POINTS |
Jika V SET Down (VR601) diatur terlalu tinggi dapat menyebabkan shut down. Jika ini terjadi, lepaskan kabel LVDS dan ulangi pengaturan. |
- Unit Pra-Panas minimal 10 Menit sebelum melakukan penyesuaian.
- Tempatkan unit ke dalam White Wash dari Menu untuk semua penyesuaian.
- Pastikan untuk menggunakan semua nilai penyesuaian sebagai ditunjukkan pada label tegangan panel di sudut kiri atas panel. (Contoh di atas)
- Sesuaikan -Vy menggunakan VR501. Diukur di R210. Cocokkan label Panel Tegangan ± 1V.
- Sesuaikan VSC menggunakan VR502. Diukur di R211. Cocokkan label Panel Tegangan ± 1V.
VR501 -Vy Adj, VR502 VSC Adj |
Membaca tegangan Positif
Gambar dibawah menunjukkan Y-Drive Waveform Test Point. Gunakan TP ini untuk penyelarasan Sinyal Y-Drive menggunakan pengaturan Set-Up dan Set-Down.
Top Y-Drive board. |
Mengamati Output Waveforms Y-SUS dan Z-SUS
Eksternal Triggering dari Oscilloscope memungkinkan untuk Tampilan Stabil kedua Gelombang Output Y dan Z SUS terlepas dari seberapa terdistorsi bentuk gelombangnya, memungkinkan bentuk gelombang dan pentahapan menjadi mudah diperiksa.
Untuk mengatur Oscilloscope untuk Eksternal Trigger, pertama hubungkan Probe langsung ke Jack Input Eksternal. Selanjutnya atur Jack Eksternal untuk Coupling AC baik positif atau negatif, gunakan Trigger Menu on the Scope. Terakhir Anda perlu mengatur Trigger Level tekan Trigger View dan setel tingkat seperti yang ditunjukkan dalam gambar di bawah.
VS_DA Terletak di Control Board tepat di atas AUTO
Poin Tes Gen dapat digunakan sebagai sumber pemicu eksternal untuk mengunci bentuk gelombang di Oscilloscope
Poin Tes Gen dapat digunakan sebagai sumber pemicu eksternal untuk mengunci bentuk gelombang di Oscilloscope

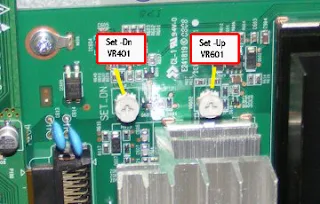

42G1 Y-DRIVE WAVEFORM ADJUSTMENT
Lokasi pengaturan untuk menyesuaikan bentuk gelombang Y-Drive pada Y-SUS PWB ditunjukkan di bawah ini.
Lihat Y-SUS Poin dan Penyesuaian diagram untuk rinci lokasi.
Top Left of PWB |
42G1 Y-SUS ADJUSTMENT PREPARATION:
- Semua persiapan awal penyesuaian harus sama dengan untuk penyesuaian Va dan Vs.
- Penyesuaian Va, Vs, -Vy, dan VSC harus lengkap.
- Pastikan untuk menggunakan semua nilai penyesuaian sebagai ditunjukkan pada label tegangan panel di tangan kiri atas sudut panel.
PROSEDUR: (Lihat Gambar sebelumnya untuk lokasi)
Hubungkan scope ke Waveform TP di Y-Drive PWB.
- Sesuaikan RAMP titik “Set-UP” hingga 150V p / p ± 5V.
- Sesuaikan V SET-DOWN hingga 110uSec ± 5uS
Waveform TP |
42G1 Z-SUS ADJUSTMENT PREPARATION:
- Tempatkan DC Volt meter pada VZB TP (Across R946 pada Board Y-SUS).
- Sesuaikan VZB (Z Bias) VR905 sesuai dengan Panel Anda label tegangan.
Bottom right side of Y-SUS PWB |
Demikian postingan kali ini semoga bermanfaat..
